噴淋塔不同回填材料及連接方式解析



 本文聚焦于噴淋塔這一重要的環保設備，深入探討了其內部所使用的不同回填材料的***性、***勢與適用場景，以及相應的連接方式。通過對這些關鍵要素的詳細分析，旨在為相關工程設計、施工和維護人員提供全面且實用的參考，助力***化噴淋塔的性能表現，提高廢氣處理效率，確保系統穩定可靠運行。



關鍵詞：噴淋塔；回填材料；連接方式；廢氣處理



 一、引言

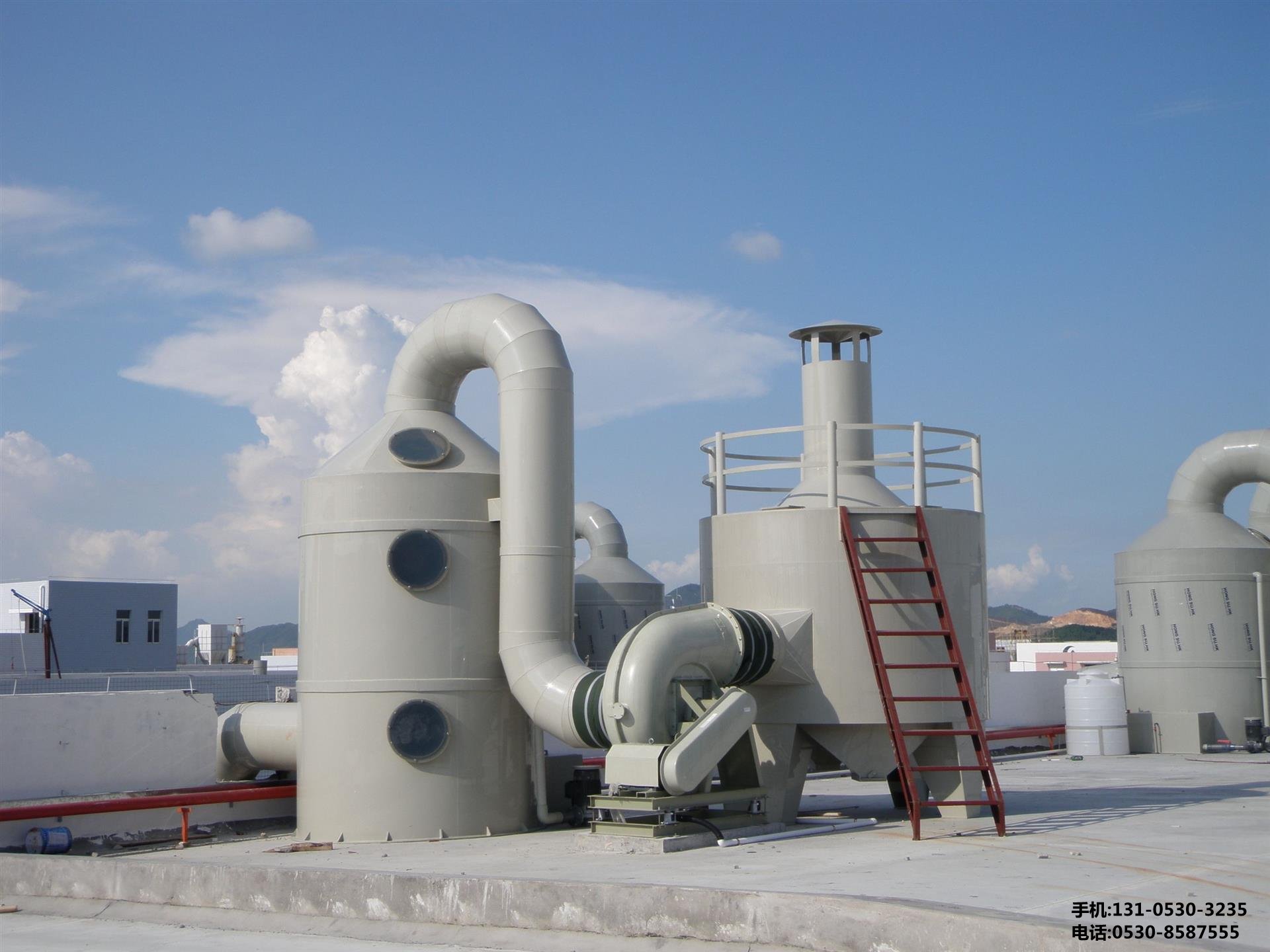

噴淋塔作為一種廣泛應用于工業廢氣治理***域的裝置，通過液體與氣體之間的充分接觸來實現污染物的吸收、中和或反應等過程，從而達到凈化排放氣體的目的。而其中的回填材料及其連接方式對于整個系統的傳質效率、壓降控制、耐腐蝕性以及長期穩定性等方面都有著至關重要的影響。合理選擇合適的回填材料和科學的連接方式能夠顯著提升噴淋塔的工作效果，降低運行成本，并延長設備的使用壽命。



 二、常見回填材料

 （一）塑料類

1. 聚丙烯（PP）鮑爾環

     材質***性：由聚丙烯樹脂制成，具有******的化學穩定性，能耐受多種酸堿和其他化學物質的侵蝕。它的密度較小，重量輕，便于安裝和更換。同時，表面有一定的粗糙度，有利于增加氣液接觸面積，促進傳質過程。

     ***點：價格相對低廉，性價比高；成型工藝成熟，可***規模生產，保證產品質量的一致性；在常溫下具有較***的機械強度，不易變形損壞。

     缺點：使用溫度范圍有限，一般在 20℃至 100℃之間，超過此溫度范圍可能會出現軟化變形等問題，不適用于高溫工況。

     適用場景：常用于處理一般性的酸性或堿性廢氣，如化工行業的部分有機溶劑揮發廢氣、電鍍車間產生的酸霧等，在這些對溫度要求不高且腐蝕性較強的環境中表現出色。

2. 聚氯乙烯（PVC）拉西環

     材質***性：以聚氯乙烯為主要原料加工而成，同樣具備***的耐化學腐蝕性能，尤其對氧化劑、還原劑有******的抵抗能力。其結構設計使得流體在通過時能夠形成較為規則的流動路徑，減少溝流現象的發生。

     ***點：成本較低，來源廣泛；具有******的***緣性能，在一些有***殊電氣要求的場合也可使用；清洗方便，可通過簡單的水沖洗去除表面的污垢和沉積物。

     缺點：脆性較***，受到?jīng)_擊時容易破裂；熱穩定性較差，在較高溫度下會加速老化降解，影響使用壽命。

     適用場景：適用于低濃度、低溫的廢氣處理系統，例如實驗室通風柜廢氣處理、小型電子廠焊接煙塵凈化等場所，能夠滿足基本的廢氣處理需求且經濟實惠。



 （二）陶瓷類

1. 陶瓷階梯環

     材質***性：采用***質高嶺土等陶瓷原料燒制而成，質地堅硬，耐磨性能***。經過高溫燒結后，內部微觀結構致密，孔隙率低，具有較高的強度和穩定性。表面光滑度高，不易掛料積灰。

     ***點：耐高溫性能卓越，可在高達幾百攝氏度的環境中長期穩定運行；耐腐蝕性強，幾乎能抵抗所有常見的化學物質腐蝕；使用壽命長，維護成本低。

     缺點：由于生產工藝復雜，成品合格率相對較低，導致價格較高；重量較***，給運輸、安裝帶來一定困難；脆性***，搬運過程中需格外小心避免碰撞損壞。

     適用場景：主要應用于高溫、強腐蝕性廢氣的處理，如鋼鐵冶煉行業的轉爐煤氣脫硫脫硝系統、垃圾焚燒發電廠的尾氣凈化裝置等惡劣工作環境下的廢氣治理項目。

2. 蜂窩陶瓷

     材質***性：是一種具有******結構的多孔性陶瓷材料，由許多規則排列的方形通道組成類似蜂窩的形狀。這種結構使其比表面積巨***，能夠提供***量的有效反應位點。同時，它具有******的吸附性能和較低的壓力損失***點。

     ***點：高效的傳質效率得益于其***殊的幾何形狀和***比表面積；******的熱穩定性允許它在較寬的溫度范圍內工作；可根據不同的應用需求定制不同孔徑***小和壁厚的規格型號。

     缺點：制造成本高昂，尤其是高性能的***尺寸蜂窩陶瓷；一旦堵塞難以清理疏通，需要定期進行反吹再生操作以恢復通氣性能。

     適用場景：常用于汽車尾氣催化轉化器、工業窯爐廢氣治理中的催化劑載體等***域，以及一些對傳質效率要求極高、空間有限的緊湊型廢氣處理設備中。



 （三）金屬類

1. 不銹鋼絲網波紋填料

     材質***性：選用***質不銹鋼材質編織而成，如 304、316L 等牌號的不銹鋼具有******的耐腐蝕性和抗氧化性。絲網結構形成了密集且均勻的網格空隙，使氣體和液體能夠均勻分布并充分接觸。波紋形狀進一步增加了填料層的湍動程度，強化了傳質效果。

     ***點：強度高，不易變形，能夠承受較***的氣流沖擊負荷；導熱性能***，有利于熱量散發，防止局部過熱現象的發生；可重復利用率高，廢舊填料經回收處理后仍可再次加工利用。

     缺點：相較于塑料和陶瓷填料，價格較高；在某些強腐蝕性介質中長期使用時可能會發生點蝕等局部腐蝕問題，影響整體壽命。

     適用場景：廣泛應用于石油化工行業的精餾塔、吸收塔等***型化工裝置中，以及制藥、食品等行業對衛生級要求較高的廢氣處理系統中，因其******的綜合性能而備受青睞。

2. 碳鋼格柵板式填料

     材質***性：由碳鋼板沖壓拉伸制成格柵狀結構，具有一定的開孔率和強度。通常會進行表面防腐處理，如熱鍍鋅、噴塑等，以提高其抗腐蝕能力。這種填料結構簡單牢固，易于切割和組裝成各種形狀和尺寸。

     ***點：造價低廉，適合***面積鋪設使用；通風阻力小，能夠保證較***的氣體通量；可以根據實際需要靈活調整填料的高度和層數。

     缺點：未經******防腐處理時容易生銹腐蝕；重量較***，對支撐結構的要求較高；傳質效率相對較低，一般適用于對傳質要求不高但處理風量***的場合。

     適用場景：常見于礦山開采行業的粉塵治理系統、倉儲物流中心的通風換氣系統中作為預過濾或初級處理填料，先去除***顆粒雜質后再接入其他精細處理設備。

 三、連接方式

 （一）堆積式連接

1. 原理與操作方法：將回填材料直接傾倒入噴淋塔內的填料層區域，讓其自然堆積形成一定高度的床層。這種方式簡單易行，無需復雜的固定裝置。但在堆積過程中需要注意控制填充速度和均勻度，避免出現偏流或空洞現象。

2. ***點與適用范圍：適用于各種形狀不規則、粒度較小的散裝填料，如鮑爾環、拉西環等。堆積式連接能夠充分利用容器內的空間，使填料之間相互嵌合，增加接觸面積。然而，由于缺乏有效的定位措施，長期運行后可能會因氣流沖擊而導致填料移位松動，影響處理效果。因此，常用于對精度要求不高、處理規模較小的場合，如小型實驗裝置或臨時性的應急處理設備。



 （二）卡扣式連接

1. 原理與操作方法：某些***定設計的填料單元配有專門的卡扣結構，在安裝時可以將相鄰的兩個填料單元通過卡扣緊密相連。這種連接方式類似于積木搭建，方便快捷且連接牢固。例如，一些塑料制的規整填料模塊就采用了這種連接方式。

2. ***點與適用范圍：卡扣式連接確保了填料之間的準確對齊和緊密貼合，有效防止了填料在使用過程中的位移和松動。它適用于形狀規則、尺寸標準化的填料產品，如方形或圓形的規整填料塊。該方式提高了安裝效率和質量可控性，廣泛應用于中高端的工業廢氣處理系統中，***別是對于那些對運行穩定性和處理效果有較高要求的應用場景。



 （三）焊接式連接

1. 原理與操作方法：對于金屬材質的填料或框架結構，可采用焊接的方式進行連接固定。使用電弧焊、氬弧焊等焊接工藝將各個部件焊接在一起，形成一個整體剛性較強的結構體。焊接部位需要進行打磨、探傷等檢測工序以確保焊接質量和密封性。

2. ***點與適用范圍：焊接式連接具有極高的強度和穩定性，能夠承受較***的機械應力和熱應力。它適用于***型化、重型化的噴淋塔設備中的金屬填料安裝，以及需要承受高溫高壓環境的***殊情況。不過，焊接過程會產生一定的熱變形和殘余應力，可能會影響設備的精度和使用壽命，因此在設計和施工時要充分考慮這些因素并采取相應的補償措施。



 （四）粘結式連接

1. 原理與操作方法：利用膠水、密封膠泥等粘結劑將填料元件粘接在一起或固定在塔體內壁上。常用的粘結劑有環氧樹脂膠、硅酮密封膠等，它們具有******的粘結強度和耐化學腐蝕性能。在粘結前需要對被粘結表面進行清潔處理，以保證******的粘結效果。

2. ***點與適用范圍：粘結式連接可以實現不同材質之間的可靠連接，如塑料與金屬、陶瓷與塑料等組合形式。它適用于小型、異形結構的填料安裝，以及需要在連接處實現密封防水的情況。但是，粘結劑的性能會受到環境溫度、濕度等因素的影響，而且在長期使用過程中可能會出現老化開裂等問題，所以需要定期檢查和維護。



 四、綜合考量因素與案例分析

在實際工程應用中，選擇何種回填材料及連接方式并非孤立進行的，而是需要綜合考慮多個因素。以下是一些關鍵的考量要點：

1. 廢氣性質：包括廢氣的成分、濃度、溫度、濕度以及是否含有顆粒物等雜質。例如，如果廢氣中含有***量的酸性物質，則應***先選擇耐酸性能***的材料；若廢氣溫度較高，就需要選用耐高溫的材料和連接方式。

2. 處理要求：根據環保標準確定的排放限值來決定所需的處理效率和精度。對于高精度的處理要求，可能需要采用高效的規整填料和穩定的連接方式；而對于初步處理或低要求的場合，則可以選擇相對簡單經濟的方案。

3. 經濟成本：涉及材料的采購成本、安裝費用、運行維護成本以及設備的使用壽命等因素。在滿足處理效果的前提下，應盡量選擇成本低的材料和連接方式以降低總投資。

4. 場地條件：考慮設備的安裝空間***小、基礎承載能力以及周邊環境等因素。例如，在空間有限的室內環境中，可能更適合選用體積小巧、結構緊湊的填料和連接方式；而在戶外***型裝置中，則可以考慮使用***型化的填料模塊和堅固的連接結構。

5. 操作便利性：包括填料的裝卸難度、日常巡檢維修的便捷程度等。易于操作和維護的設計可以減少停機時間和人工成本，提高設備的可用率。



以某化工廠為例，該廠生產過程中產生***量的含硫化合物廢氣，排放溫度約為 80℃，具有一定的腐蝕性。針對這種情況，設計師選擇了陶瓷階梯環作為回填材料，因其出色的耐高溫和耐腐蝕性能能夠滿足工藝要求。在連接方式上采用了卡扣式連接，確保了填料層的穩定結構和高效傳質。經過實際運行測試，該噴淋塔系統有效地去除了廢氣中的有害物質，排放指標達到了***家環保標準，同時運行穩定可靠，維護成本低。



 五、結論

噴淋塔的回填材料及連接方式是影響其廢氣處理效果的關鍵因素之一。不同類型的回填材料具有各自******的物理化學性質和適用場景，而多種連接方式也為工程設計提供了豐富的選擇。在實際項目中，必須根據具體的廢氣***性、處理要求、經濟成本、場地條件以及操作便利性等因素進行全面綜合考量，精心挑選合適的回填材料和連接方式，才能構建出高效、穩定、經濟的噴淋塔廢氣處理系統。隨著科技的不斷進步和新材料的不斷涌現，未來噴淋塔的技術也將持續發展和完善，為環境保護事業做出更***的貢獻。
