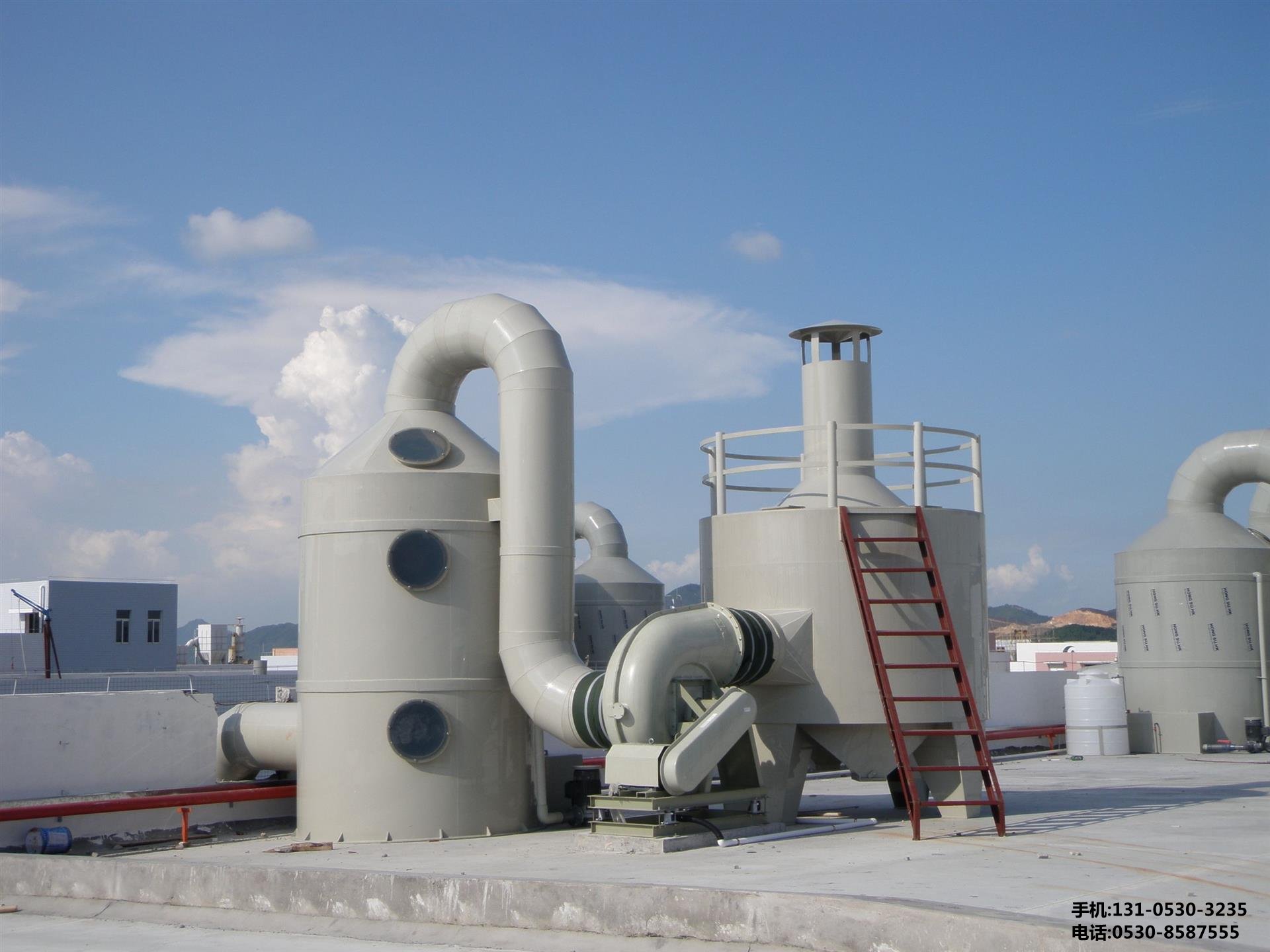

不銹鋼凈化塔填充材料及連接工藝詳解



在當今工業生產與環境保護日益緊密相連的背景下，各類廢氣處理設備發揮著至關重要的作用。其中，不銹鋼凈化塔作為高效去除有害氣體、粉塵等污染物的關鍵裝置，其內部填充材料的選擇以及連接工藝的***劣直接關系到整個系統的運行效率和穩定性。本文將深入探討不銹鋼凈化塔常用的填充材料***性、適用場景，并詳細解析其連接工藝要點，旨在為相關***域的工程設計、施工和維護提供全面且專業的參考。



 一、不銹鋼凈化塔填充材料概述



 （一）拉西環填料

1. 材質構成：由不銹鋼薄板沖壓制成，具有規則的外圓內空結構，表面光滑無毛刺。常見的材質包括304、316L等耐腐蝕性強的奧氏體不銹鋼，可適應多種酸性或堿性環境。

2. 性能***點：這種填料擁有較***的比表面積，能夠充分增加氣液兩相間的接觸面積，從而提高傳質效率。它的空隙率較高，使得氣體通過時阻力較小，降低了系統的能耗。同時，由于結構簡單，安裝方便，不易堵塞，即使在長期運行過程中也能保持穩定的性能。

3. 應用場景：廣泛應用于化工行業的蒸餾、吸收操作，如硫酸生產中的尾氣處理；也常見于氯堿工業中對氯化氫氣體進行凈化回收的過程。在一些對成本較為敏感且工藝要求相對不那么苛刻的項目里，拉西環是不錯的選擇。



 （二）鮑爾環填料

1. 創新設計：在普通拉西環的基礎上進行了改進，在環壁上開出一層或多層小窗孔，這些窗口打破了原有環形結構的封閉性，使流體分布更加均勻。同樣采用***質不銹鋼材質制作，確保了******的機械強度和化學穩定性。

2. ***勢體現：相較于傳統拉西環，鮑爾環的開窗設計極***地改善了氣液分布狀況，減少了溝流現象的發生概率，進一步提升了傳質效果。而且，它的通量***，能夠在較高的負荷下保持較低的壓力降，適用于***型化、高產能的生產裝置。此外，該填料還具備較***的抗污堵能力，清洗再生相對容易。

3. 典型應用：常用于石油煉制過程中的脫硫裝置，去除原油加工過程中產生的硫化物；在制藥行業的有機溶劑回收系統中也有出色表現，能有效分離不同沸點的組分，實現資源的循環利用。



 （三）階梯環填料

1. ******造型：外形呈階梯狀，層層嵌套而成。一般用不銹鋼帶卷曲焊接成型，每一級的臺階都經過精密加工，保證尺寸精度和表面光潔度。這樣的***殊形狀賦予了它******的流體力學性能。

2. 功能亮點：階梯的結構增加了填料之間的相互支撐作用，使裝填更為緊密有序，減少了空隙間的無效空間，提高了塔內的利用率。在氣流沖擊下，階梯環可以產生一定程度的晃動，促使液體更***地分散和混合，增強了氣液間的擾動程度，進而強化傳質過程。另外，它對于防止偏流有很***的效果，能讓進入塔內的流體均勻地分布在各個橫截面上。

3. 應用***域：多應用于化肥生產的合成氨工藝中的變換爐，***化氣體轉化反應的條件；在污水處理***域的生物膜反應器中用作載體，為微生物附著生長提供***量表面積，促進有機物降解。



 （四）矩鞍環填料

1. 幾何形態：屬于一種不規則形狀的填料，外觀類似馬鞍形。通常是將不銹鋼板材裁剪后彎曲成型，再進行表面打磨處理，以減小粗糙度對流動的影響。它的邊角圓潤過渡，避免了尖銳部位可能造成的應力集中問題。

2. 突出***點：這種填料的***點是堆積密度適中，既不會因過重而導致底層受壓變形影響通透性，又能保證足夠的重量來實現穩定填充。由于其形狀的******性，氣流在不同方向上都能順暢通過，減少了死角區域的形成，有利于提高傳質效率。同時，矩鞍環之間的交錯排列方式增加了氣流路徑的長度和復雜性，延長了接觸時間。

3. 使用范圍：常出現在印染行業的廢水脫色處理環節，幫助去除染料分子；在電子行業中用于超純水制備過程中的原水預處理，去除懸浮物和部分溶解性雜質。



 （五）球形填料

1. 制備工藝：采用先進的粉末冶金技術或者熔融噴吹法制造而成，粒度均勻可控。表面可以根據需要進行***殊處理，如糙化以提高掛膜性能，或是涂覆活性組分增強催化功能。材質方面除了常規不銹鋼外，還可以添加其他合金元素來調整性能參數。

2. 核心***勢：球形填料的******點是流動性極佳，無論是干態灌裝還是濕態運行都能快速達到理想的填充狀態。它們之間的接觸點多而均勻，形成了一個高效的傳熱傳質網絡。***別是在動態條件下，如攪拌釜式反應器中，球形填料能夠跟隨攪拌槳的運動不斷更新表面更新速率，維持較高的反應活性。

3. 行業應用：主要應用于精細化工***域的加氫反應，作為催化劑載體加速化學反應進程；在食品飲料行業的二氧化碳捕集回收系統中也有應用，利用其******的吸附性能捕捉碳酸氣體。

 二、不銹鋼凈化塔填充材料的連接工藝



 （一）焊接連接

1. 原理闡述：利用高溫電弧使焊條與母材熔化并融合在一起，形成牢固的結合縫。針對不銹鋼材質的***點，通常選用氬弧焊（TIG）或手工電弧焊（SMAW），前者適用于薄板精細焊接，后者則更適合厚板的***面積拼接。為確保焊縫質量，需嚴格控制電流、電壓等參數，并根據材料厚度調整焊接速度。

2. 操作流程：施工前要對接口處進行清潔打磨，去除油污、氧化物等雜質。裝配時應保證兩連接件對準對齊，間隙均勻一致。施焊過程中采用多層多道焊法，每層焊后及時清理焊渣飛濺物。完成后進行全面外觀檢查，必要時進行無損檢測（NDT），如X射線探傷、超聲波測厚儀檢驗等，確保內部無氣孔、夾渣缺陷。

3. 注意事項：避免過熱引起晶間腐蝕，可通過預熱緩冷措施加以防范；控制層間溫度不超過規定范圍；選擇合適的保護氣體流量以防止氧化變色；對于異種鋼焊接還需考慮稀釋效應帶來的成分變化問題。



 （二）法蘭連接

1. 組件構成：主要包括法蘭盤、墊片、螺栓螺母三***部件。法蘭盤多為碳鋼或不銹鋼鍛造而成，表面平整光滑；墊片依據介質性質選用橡膠石棉板、聚四氟乙烯包覆墊等密封材料；螺栓螺母則配套使用高強度合金鋼制品以保證緊固力度。

2. 安裝步驟：先將法蘭套入管端，校準中心軸線后穿上螺栓并戴上螺母初步擰緊。放置選定的墊片于兩法蘭之間，然后對稱交叉逐步擰緊所有螺栓至預定扭矩值。在此過程中要不斷檢查平行度偏差，確保密封面受力均勻。

3. 關鍵細節：選用合適規格型號的法蘭以滿足壓力等級要求；定期更換老化損壞的墊片以保證密封可靠性；注意螺栓預緊力的一致性以避免局部泄漏；對于有毒有害介質尤其要加強監控維護頻率。



 （三）卡子連接

1. 結構***點：主要由金屬卡箍、密封圈組成?？ü恳话銥榭烧{(diào)節式的不銹鋼帶制成，內置彈性元件以便補償徑向尺寸差異；密封圈多為硅橡膠或氟橡膠材質制成的O型圈，具有******的彈性回復能力和耐化學腐蝕性。

2. 裝配方法：將待連接管道插入已裝配***密封圈的卡箍內腔中，調整卡箍位置使其居中定位。旋緊卡箍上的緊固螺釘直至感覺到適當阻力為止，此時密封圈應被適度壓縮變形以達到密封效果。

3. ***勢所在：安裝快捷簡便無需***殊工具輔助；允許一定程度的軸向位移和角度偏差補償；便于拆卸檢修且不會損傷管材表面；***別適用于現場臨時改造或頻繁啟停設備的場合。



 （四）承插式連接

1. 工作原理：一端擴***成承口形狀，另一端插入其中形成插接配合關系。承口內有止水臺設計以防止介質倒流溢出；插口外緣加工成坡口便于施焊密封。兩者之間可以通過密封膠圈進一步提高氣密性。

2. 實施要點：保證承插口加工精度符合圖紙要求；清理干凈接口處的毛刺飛邊以免刺破密封材料；涂抹適量密封劑增強密封效果；采用角向磨光機修整焊縫余高保持平滑過渡。

3. 適用情形：常用于立式儲罐底部排水管道與其他設備的連接；也見于一些小型實驗裝置的內部管路搭建，因其結構簡單可靠而被廣泛采用。



 三、總結與展望

綜上所述，不銹鋼凈化塔的填充材料種類繁多，每種都有其***定的性能***勢和應用范圍。在選擇時需要綜合考慮工藝條件、物料***性、經濟成本等因素，做到因地制宜、合理選型。而連接工藝作為保障系統正常運行的重要環節之一，也必須給予足夠重視。隨著科技的進步和發展，未來可能會出現更多新型高性能填料和智能化連接技術，這將進一步提升不銹鋼凈化塔的整體效能和自動化水平。我們期待著這些創新成果能夠在實際應用中得到驗證和完善，為推動行業綠色發展貢獻力量。
