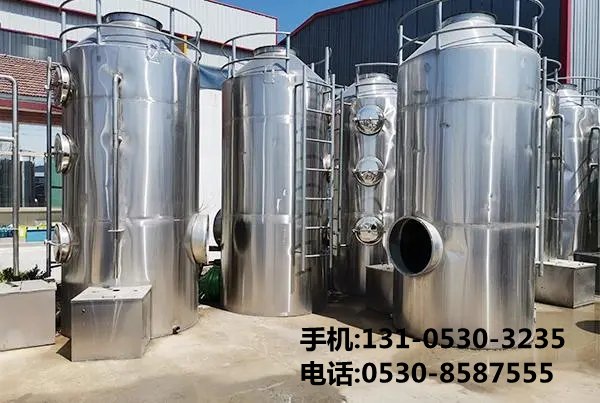

噴淋塔內部的承壓情況



噴淋塔作為工業廢氣處理的核心設備，其內部承壓***性直接影響設備的運行效率、安全性和使用壽命。以下從設計參數、壓力來源、影響因素及***化措施等方面，詳細分析噴淋塔內部的承壓情況。



 一、噴淋塔的承壓范圍與設計參數



1. 操作壓力：多數噴淋塔在常壓（101.3 kPa）下運行，例如聚丙烯鮑爾環噴淋塔（Φ1600mm*4500mm）的操作壓力即為101.3 kPa。但在某些***殊工藝中，如石灰石石膏濕法脫硫系統，噴淋層噴嘴的工作壓力可達(0.5~2)×10? Pa，顯示局部高壓存在。



2. 壓降損失：噴淋塔的壓降主要來自填料層和除霧器。典型壓降范圍為1500~3800 Pa，而石灰石石膏脫硫系統中，每層噴淋層的壓降可能達到數百帕，總壓降與噴淋層數、煙氣流速相關。



3. 結構強度：塔體材質需承受壓力沖擊，常見材質包括PP（聚丙烯）、FRP（玻璃鋼）或不銹鋼，其中不銹鋼適用于高溫高壓環境。



 二、壓力來源與分布



1. 氣體流動壓力

    煙氣流速：煙氣流速越***，對塔體的動態壓力越***。例如，石灰石石膏脫硫系統中推薦煙氣流速為3~5 m/s，過高會導致壓降激增。

    局部阻力：氣體通過填料層、除霧器時因摩擦和湍流產生壓降，填料層高度和密度直接影響壓力分布。



2. 液體噴淋壓力

    噴嘴工作壓力：噴淋液通過高壓泵輸送，噴嘴處壓力可達(0.5~2)×10? Pa，霧化效果與壓力直接相關。

    液氣比：液氣比（如8~25 L/m³）越高，噴淋量越***，塔內液體負荷增加，可能加劇壓降。



3. 外部因素

    風機壓力：進氣口通常由風機驅動，風機壓力需克服塔內阻力，間接影響塔體承壓。

    溫度變化：高溫廢氣可能導致塔內氣體膨脹，增加壓力波動。

 三、影響承壓能力的關鍵因素



1. 填料層設計

    填料類型：如PP鮑爾環、陶瓷拉西環等，不同填料的空隙率和比表面積影響氣流阻力。

    分層與再分布：多層填料需設置再分布裝置以避免壁流效應，否則會導致局部壓力不均。



2. 噴淋系統布局

    噴淋層數：石灰石石膏脫硫系統中通常設3~6層噴淋層，上層噴嘴數量多于下層，以均勻覆蓋截面。

    噴嘴選型：噴嘴出口流速約10 m/s，過高可能加劇塔體振動和磨損。



3. 除霧器效率：旋流板除霧器通過離心力分離液滴，壓降較小但需控制氣體流速，避免過載。



 四、承壓異常的影響與解決方案



1. 常見問題

    壓降過***：可能導致風機能耗增加，甚至抽力不足。

    設備變形：長期高壓或溫度變化可能導致塔體材料疲勞，出現裂紋或變形。



2. ***化措施

    分階段設計：如石灰石石膏脫硫塔中，噴淋層間距控制在2~2.2米，***底層距入口垂直距離約2米，以平衡壓力分布。

    材質選擇：腐蝕性氣體需選用FRP或不銹鋼，定期檢查防腐涂層。

    動態監測：安裝壓力傳感器實時監測塔內壓力，結合PLC系統調節風機和水泵參數。



 五、總結



噴淋塔的承壓情況是設計與運行的核心參數，需綜合考慮氣體流速、液體噴淋量、填料層阻力等因素。通過***化結構設計、合理選型材料及動態調控參數，可確保設備在安全壓力范圍內高效運行。未來隨著智能化監測技術的應用，噴淋塔的承壓管理將更加精準，進一步延長設備壽命并降低能耗。
