噴淋塔安裝流程及相同點詳解

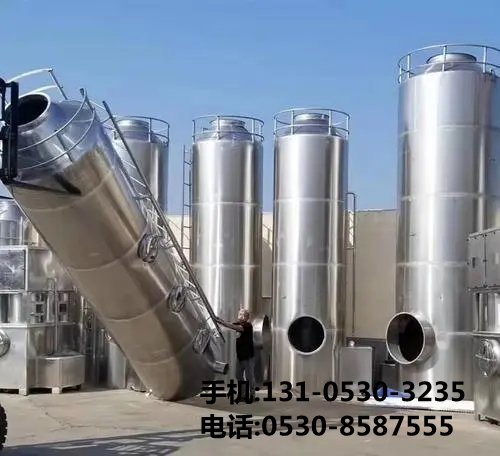

噴淋塔作為一種高效的廢氣處理設備，廣泛應用于化工、電鍍、五金、電器、醫藥、印染等行業。其通過噴淋系統將廢氣中的有害物質與水霧充分接觸，達到凈化的目的。本文將詳細介紹噴淋塔的安裝流程，并探討不同類型噴淋塔在安裝過程中的相同點，以期為相關從業人員提供參考。



 噴淋塔安裝流程



 一、準備工作



在安裝噴淋塔之前，需要做***充分的準備工作，這是確保安裝順利進行的前提。



1. 技術準備：熟悉噴淋塔的設計圖紙、安裝說明書及相關技術規范。了解噴淋塔的結構、尺寸、重量及安裝要求。

2. 材料準備：根據設計要求，準備***所需的噴淋塔主體、配件（如填料、噴嘴、水泵等）、連接管道、法蘭、螺栓等材料。確保所有材料符合質量要求，無損壞或缺陷。

3. 工具準備：準備***安裝所需的工具，如吊車、叉車、扳手、螺絲刀、水平儀、卷尺等。確保工具完***且適用。

4. 現場準備：清理安裝現場，確保地面平整、堅實，無雜物和障礙物。檢查安裝位置是否符合設計要求，包括空間***小、高度、進出口方向等。



 二、基礎驗收與劃線



1. 基礎驗收：對噴淋塔的混凝土基礎進行驗收，確?；A(chǔ)表面平整、無裂縫、無蜂窩麻面等缺陷。使用水平儀檢查基礎的水平度，誤差應控制在允許范圍內（通常為±2mm）。

2. 劃線定位：根據設計圖紙，在基礎上劃出噴淋塔的中心線、進出口位置及地腳螺栓孔的位置。確保劃線準確無誤，為后續安裝提供指導。



 三、設備吊裝與就位



1. 設備檢查：在吊裝前，對噴淋塔主體進行外觀檢查，確保無變形、無損壞。檢查內部填料、噴嘴等部件是否齊全且固定******。

2. 吊裝準備：根據噴淋塔的重量和尺寸，選擇合適的吊車和吊裝繩索。確保吊裝繩索牢固可靠，吊點選擇合理，避免在吊裝過程中造成設備損壞。

3. 吊裝就位：使用吊車將噴淋塔緩緩吊起，對準基礎上的劃線位置，平穩下降至基礎表面。在吊裝過程中，要保持設備水平，避免傾斜或碰撞。

4. 初步調整：噴淋塔就位后，使用墊鐵或調整螺栓對其進行初步調整，使設備***致水平且穩定。



 四、地腳螺栓安裝與二次灌漿



1. 地腳螺栓安裝：將地腳螺栓穿過基礎孔，擰上螺母并初步擰緊。確保地腳螺栓的位置準確，螺紋部分無損壞。

2. 二次灌漿：在地腳螺栓安裝完成后，進行二次灌漿。將混凝土或?qū)Ｓ霉酀{料倒入基礎與噴淋塔底座之間的縫隙中，邊灌邊搗實，確保灌漿密實無氣泡。灌漿完成后，等待混凝土達到一定強度（通常為70%以上），方可進行后續安裝工作。



 五、填料安裝與噴淋系統布置



1. 填料安裝：根據設計要求，在噴淋塔內安裝填料。填料應均勻鋪設，層與層之間應緊密接觸，無空隙。確保填料安裝牢固，不會因氣流沖擊而松動或移位。

2. 噴淋系統布置：安裝噴淋管道、噴嘴及水泵等部件。噴淋管道應布置合理，避免出現死角或盲區。噴嘴應安裝在適當位置，確保噴淋覆蓋范圍均勻。水泵應安裝在便于維護的位置，并連接***進出口管道。



 六、連接管道與電氣接線



1. 連接管道：根據設計圖紙，連接噴淋塔的進出口管道。管道連接應牢固可靠，法蘭對接應平整，螺栓應均勻擰緊。確保管道無泄漏現象。

2. 電氣接線：按照電氣原理圖，連接噴淋塔的電氣控制系統。包括水泵電機、電磁閥、控制柜等部件的接線。確保接線正確無誤，接地******。在接線完成后，進行通電測試，檢查各電氣元件是否正常工作。

 七、調試與試運行



1. 調試準備：在調試前，檢查噴淋塔的所有部件是否安裝到位，連接是否牢固可靠。確保噴淋系統、管道系統、電氣系統均處于正常狀態。

2. 單機調試：分別對水泵、風機等單機設備進行調試。檢查設備的轉向是否正確，運轉是否平穩，有無異常聲響或振動。調整設備的轉速或風量，使其達到設計要求。

3. 聯動調試：在單機調試合格后，進行聯動調試。啟動噴淋系統和風機，觀察噴淋效果和氣流分布情況。調整噴嘴的噴霧角度和流量，確保噴淋覆蓋范圍均勻且無死角。同時，檢查電氣控制系統的聯動功能是否正常。

4. 試運行：聯動調試合格后，進行試運行。連續運行一段時間后（通常為24小時以上），觀察噴淋塔的運行狀況。檢查廢氣處理效果是否達到設計要求，記錄運行數據和故障情況。對發現的問題及時進行處理和調整。



 八、驗收與交付



1. 自檢：在試運行結束后，對噴淋塔的安裝質量和運行效果進行自檢。檢查各項指標是否符合設計要求和相關標準規定。

2. 報驗：自檢合格后，向建設單位或監理單位報驗。提交安裝記錄、調試報告等相關資料供審核。

3. 驗收：由建設單位或監理單位組織驗收小組對噴淋塔進行驗收。驗收內容包括安裝質量、運行效果、安全性能等方面。驗收合格后辦理交付手續并投入使用。



 噴淋塔安裝流程中的相同點



盡管噴淋塔的類型和規格可能有所不同，但在安裝流程中存在一些相同的環節和注意事項。以下是對這些相同點的歸納和總結：



 一、準備工作的重要性



無論是哪種類型的噴淋塔，在安裝前都需要做***充分的準備工作。這包括技術準備、材料準備、工具準備以及現場準備等方面。只有確保所有準備工作都到位了，才能保證安裝工作的順利進行和安裝質量的可靠性。



 二、基礎驗收與劃線的必要性



基礎驗收和劃線是噴淋塔安裝中的關鍵步驟之一。通過對基礎進行驗收可以確保其承載能力和穩定性滿足設計要求；而劃線則是為了確定噴淋塔的準確位置和方向。這兩個步驟對于保證噴淋塔的安裝精度和穩定性具有重要意義。



 三、設備吊裝與就位的謹慎性



在吊裝和就位過程中需要***別謹慎操作以避免設備損壞或安全事故的發生。選擇合適的吊車和吊裝繩索、合理選擇吊點以及保持設備水平都是確保吊裝成功的關鍵因素之一。此外還需要注意在吊裝過程中不要碰撞到周圍的設備和結構物以免造成不必要的損失和傷害。



 四、地腳螺栓安裝與二次灌漿的規范性



地腳螺栓的安裝和二次灌漿是確保噴淋塔穩定性的重要環節之一。在安裝地腳螺栓時需要確保其位置準確且螺紋部分無損壞；而在進行二次灌漿時則需要確保灌漿料的質量符合要求且灌漿過程密實無氣泡產生以保證基礎與噴淋塔之間的連接牢固可靠。這些規范性的操作對于提高噴淋塔的整體穩定性和使用壽命具有重要意義。



 五、填料安裝與噴淋系統布置的合理性



填料和噴淋系統是噴淋塔的核心部件之一它們對于廢氣處理效果的***壞起著決定性作用。因此，在安裝過程中需要***別注意填料的均勻鋪設和噴淋系統的合理布置以確保噴淋覆蓋范圍均勻且無死角從而***限度地提高廢氣處理效率并降低運行成本。此外還需要定期對填料和噴淋系統進行清洗和維護以保持******的工作狀態和延長使用壽命。



 六、連接管道與電氣接線的準確性



連接管道和電氣接線是噴淋塔安裝中的重要環節之一它們直接關系到設備的正常運行和使用安全。因此，在連接管道時需要確保連接牢固可靠且無泄漏現象發生；而在進行電氣接線時則需要嚴格按照電氣原理圖進行操作并確保接線正確無誤且接地******以防止因電氣故障引發的安全事故和設備損壞問題發生。這些準確性的操作對于保障噴淋塔的安全穩定運行具有重要意義。



 七、調試與試運行的全面性



調試與試運行是檢驗噴淋塔安裝質量和運行效果的重要手段之一。在調試過程中需要對單機設備和聯動系統進行全面的測試和調整以確保各項指標符合設計要求和相關標準規定；而在試運行期間則需要連續運行一段時間并觀察記錄運行數據和故障情況以便及時發現問題并進行處理和調整從而確保噴淋塔能夠長期穩定地運行下去并發揮出***的廢氣處理效果來滿足生產需求和環保要求。這種全面性的調試與試運行對于提高噴淋塔的整體性能和可靠性具有重要意義。



 八、驗收與交付的程序性



驗收與交付是噴淋塔安裝流程的***后一步也是至關重要的一步它標志著整個安裝工作的結束和正式投入使用的開始。在驗收過程中需要按照相關標準和規定對噴淋塔的安裝質量和運行效果進行全面的檢查和評估以確保其符合設計要求和使用安全；而在交付過程中則需要辦理相關手續并提交必要的資料以供備案和管理之用從而確保噴淋塔能夠合法合規地投入使用并發揮出應有的作用來服務于生產和環保事業的發展需要中去。這種程序性的驗收與交付對于保障雙方權益和推動項目順利實施具有重要意義。
