噴淋塔熱補償及管道鋪設：關鍵技術與實踐要點

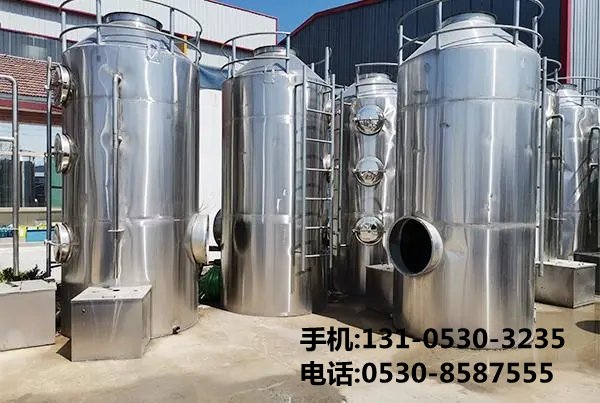

在工業廢氣處理系統中，噴淋塔作為核心凈化設備，其穩定運行至關重要。而噴淋塔的熱補償及管道鋪設設計，直接關系到整個系統的安全性、高效性與耐久性，是工程設計與施工中不可忽視的關鍵環節。



 一、噴淋塔熱補償?shù)谋匾耘c原理



噴淋塔在運行過程中，由于處理廢氣溫度與環境溫度差異、化學反應放熱等因素，塔體及內部構件會產生熱脹冷縮現象。若無法妥善補償這種熱應力，將導致設備變形、損壞，如塔體開裂、管道破裂、密封失效等，不僅影響廢氣處理效果，還會引發安全事故與設備維修成本增加。



熱補償?shù)脑砘诓牧蠠崦浝淇s***性，通過設置***定裝置或結構，為管道與塔體在受熱膨脹或冷卻收縮時提供相應的位移空間，從而消除或減小熱應力。常見的熱補償方式包括自然補償、補償器補償?shù)?。自然補償利用管道自身彎頭、L 形或 Z 形管段等幾何形狀，在熱脹冷縮時自然形成彈性變形來吸收部分熱位移；補償器則如波紋管補償器、套筒補償器等，通過自身彈性元件的伸縮來補償熱位移，具有補償量***、適用范圍廣等***點，在復雜工況下常被選用。



 二、噴淋塔管道鋪設的前期規劃



 （一）管道布局設計

進行管道鋪設前，需根據噴淋塔的結構、處理風量、介質***性（如廢氣成分、濕度、溫度等）以及現場實際情況，精心規劃管道布局。一般而言，廢氣進氣管應均勻分布在塔體底部或側面，使廢氣能均勻上升通過噴淋區域，確保與噴淋液充分接觸反應；出水管道要考慮排水順暢，避免積水導致腐蝕或堵塞，通常設置一定坡度并配備排水閥門方便檢修維護；噴淋液輸送管道則需根據噴頭布置，合理分支并確保壓力穩定，以保證噴淋效果均勻一致。



同時，要盡量避免管道交叉、重疊，減少?gòu)濐^數量與阻力損失，降低能耗。對于多臺噴淋塔并聯或串聯的情況，更要注重管道系統的協調性與整體性，防止相互干擾與氣流不均。



 （二）管材選擇

管材的選取直接影響管道的使用壽命與性能。對于廢氣管道，若廢氣溫度較高、腐蝕性強，可選用耐高溫、耐腐蝕的合金鋼或玻璃鋼材質；常規情況下，鍍鋅鋼板因其******的防銹蝕性能與性?xún)r(jià)比，應用較為廣泛。噴淋液管道則需根據噴淋液性質而定，如堿性噴淋液可選聚乙烯（PE）管，酸性噴淋液可考慮聚氯乙烯（PVC）管，確保管材能耐受化學腐蝕。



此外，還需關注管材的物理性能，如強度、韌性、密封性等，以滿足管道在承壓、抗震、防漏等方面的要求。

 三、噴淋塔熱補償與管道鋪設的協同施工



 （一）熱補償裝置安裝

在管道鋪設過程中，熱補償裝置的安裝位置與方式至關重要。對于波紋管補償器，應安裝在靠近固定支架且管道熱位移較***的部位，安裝時需保證波紋管軸線與管道軸線一致，不得偏斜扭曲，同時注意補償器的預拉伸或預壓縮量應嚴格按照設計要求進行調整，以確保在運行初期就能有效發揮作用。套筒補償器安裝則要確保套筒與外殼的滑動面清潔、潤滑******，防止卡澀，且安裝方向應正確，使其能在熱脹冷縮時順利伸縮。



在與管道連接時，無論是焊接還是法蘭連接，都要保證連接部位的密封性與牢固性，避免因連接不善導致補償失效或泄漏。例如，波紋管補償器的焊接應由專業焊工操作，采用氬弧焊等適宜工藝，確保焊縫質量，焊后還需進行無損檢測，合格后方可投入使用。



 （二）管道支吊架設置

合理的支吊架設置是保障管道與噴淋塔熱補償系統正常運行的關鍵輔助環節。支吊架的間距應根據管道材質、管徑、壁厚以及所承受的荷載等因素確定，既要保證管道在自重、內壓、熱脹冷縮等綜合作用下不發生過度變形與下垂，又要避免支吊架過密造成浪費與安裝不便。



對于熱補償管道，固定支架應設置在熱補償裝置兩側適當位置，以錨固管道，限制其位移方向，確保補償器在設定范圍內工作；導向支架則用于引導管道沿預定方向位移，減少位移阻力與側向力，防止管道失穩?；顒?dòng)支架應靈活輕便，適應管道的微小位移變化。在安裝支吊架時，還需考慮管道的保溫層、防腐層等因素，預留相應空間，避免對管道外層造成擠壓破壞。



 （三）管道連接與密封

管道連接方式多樣，如焊接、法蘭連接、承插連接等，需根據管材、管徑、工作壓力與溫度等條件合理選擇。焊接連接強度高、密封性***，適用于***多數金屬管道，但要求焊接工藝嚴格，焊工具備相應資質；法蘭連接便于安裝與拆卸，適合經常檢修的部位或不同材質、管徑管道的連接，然而法蘭連接處易出現泄漏點，需選用合適的法蘭密封墊片，如橡膠石棉墊、聚四氟乙烯墊等，并確保法蘭螺栓擰緊力矩均勻適中。



無論采用何種連接方式，密封都是重中之重。在管道安裝過程中，要對密封面進行仔細清理，去除油污、銹跡、雜質等，保證密封墊片安裝平整、無褶皺破損，連接螺栓應對稱均勻擰緊，防止因密封不***導致介質泄漏，污染環境、腐蝕設備，甚至引發安全事故。



 四、質量控制與驗收標準



 （一）質量控制措施

在噴淋塔熱補償及管道鋪設施工過程中，應建立嚴格的質量控制體系。從原材料進場開始，就要對管材、補償器、支吊架等材料進行檢驗，檢查其規格型號、材質證明、外觀質量等是否符合設計要求，杜***不合格材料進入施工現場。



在施工過程中，加強每一道工序的質量監督，如管道切割、坡口加工、焊接質量、補償器安裝、支吊架設置等，要求施工人員嚴格按照施工規范與操作規程作業，做***施工記錄，對關鍵工序?qū)嵭信哉颈O(jiān)理，確保施工質量始終處于可控狀態。



 （二）驗收標準

工程竣工后，需依據相關***家標準、行業規范以及設計文件進行全面驗收。驗收內容包括外觀檢查，如管道排列整齊、標識清晰、防腐保溫******，無變形、裂紋、銹蝕等缺陷；尺寸檢查，管道坡度、間距、補償量等符合設計要求；壓力試驗，對管道系統進行強度與嚴密性試驗，試驗壓力通常為設計壓力的 1.15 - 1.5 倍，穩壓一定時間，以檢查管道連接部位、焊縫、補償器等是否有滲漏現象；還有功能測試，檢查噴淋塔在運行狀態下，熱補償是否有效，管道內廢氣流通是否順暢，噴淋液分布是否均勻等，確保整個系統達到設計功能與性能指標，方可投入正式運行。



綜上所述，噴淋塔熱補償及管道鋪設是一項涉及多學科知識、多工藝環節的系統性工程。只有在充分理解熱補償原理、精心規劃管道布局、嚴格選材、規范施工與精細質量控制的基礎上，才能構建安全、高效、穩定的噴淋塔廢氣處理系統，為工業生產中的環境保護與節能減排發揮積極作用，助力企業實現綠色可持續發展目標。
