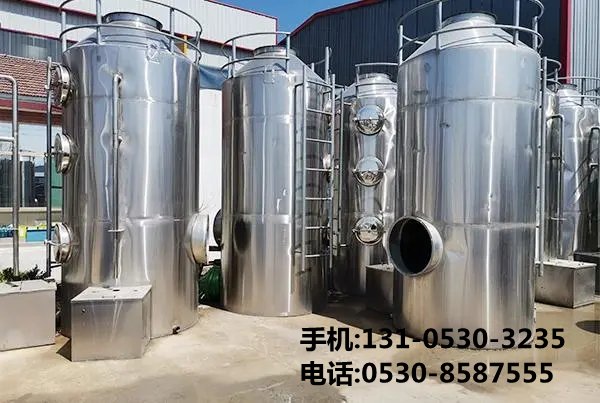

噴淋塔系統設計要點



噴淋塔是一種用于工業廢氣處理的重要設備，通過液體與氣體的接觸，去除廢氣中的有害物質。本文將詳細介紹噴淋塔系統的設計要點，包括設計原則、結構形式、填料選擇、噴嘴布置等。



## 一、設計原則



### 1.1 高效性

噴淋塔的主要功能是去除廢氣中的有害物質，因此其設計必須確保高效的凈化效果。這要求在設計過程中充分考慮氣液接觸面積、接觸時間以及液體的均勻分布等因素。



### 1.2 穩定性

噴淋塔在運行過程中必須保持穩定，避免出現堵塞、漏液等問題。這需要在設計時考慮合理的流速、壓力降以及防堵措施。



### 1.3 經濟性

噴淋塔的設計還需考慮經濟性，即在滿足環保要求的前提下，盡量減少投資和運行成本。這需要在材料選擇、能耗控制等方面進行***化。



## 二、結構形式



### 2.1 填料塔

填料塔是***常見的噴淋塔形式，通過在塔內填充一定高度的填料，增加氣液接觸面積。填料的選擇需根據廢氣的性質和處理要求來確定，常用的填料有拉西環、鮑爾環等。



### 2.2 板式塔

板式塔是通過在塔內設置一定數量的塔板，實現氣液兩相的分離和傳質。板式塔適用于處理量***、濃度高的廢氣，但結構相對復雜，投資較高。



### 2.3 噴淋塔

噴淋塔是將液體通過噴嘴均勻噴灑到塔內，與氣體進行充分接觸。噴淋塔的設計需重點關注噴嘴的選擇和布置，以確保液體的均勻分布和高效傳質。

## 三、填料選擇



填料是噴淋塔中的關鍵組成部分，其性能直接影響到系統的處理效果。在選擇填料時，需考慮以下因素：



### 3.1 比表面積

填料的比表面積越***，氣液接觸面積越***，傳質效率越高。常見的比表面積較***的填料有金屬波紋板、陶瓷規整填料等。



### 3.2 潤濕性能

填料的潤濕性能影響到液體在其表面的分布情況。******的潤濕性能可以確保液體均勻分布在填料表面，提高傳質效率。常用的潤濕性能***的填料有不銹鋼鮑爾環、塑料階梯環等。



### 3.3 抗堵塞性能

填料在長期使用過程中，可能會因廢氣中的雜質而發生堵塞。因此，在選擇填料時，需考慮其抗堵塞性能。常用的抗堵塞性能***的填料有金屬孔板波紋填料、碳化硅填料等。



## 四、噴嘴布置



噴嘴是噴淋塔系統中的另一個關鍵組件，其作用是將液體均勻地噴灑到塔內。噴嘴的選擇和布置需考慮以下因素：



### 4.1 噴霧形狀

噴嘴的噴霧形狀影響到液體在塔內的分布情況。常見的噴霧形狀有實心錐形、空心錐形和扇形等。根據塔內氣流的情況，選擇合適的噴霧形狀可以提高傳質效率。



### 4.2 噴霧粒徑

噴嘴的噴霧粒徑越小，液體與氣體的接觸面積越***，傳質效率越高。但過小的粒徑會增加系統的阻力和能耗。因此，需根據實際情況選擇合適的噴霧粒徑。



### 4.3 布置方式

噴嘴的布置方式影響到液體在塔內的均勻分布。常見的布置方式有***部布置、側面布置和底部布置等。根據塔內氣流的情況，選擇合適的布置方式可以提高傳質效率。



總之，噴淋塔系統的設計是一個復雜的過程，需要綜合考慮多種因素。在設計過程中，應遵循高效性、穩定性和經濟性的原則，合理選擇結構形式、填料和噴嘴等關鍵組件，以確保系統的高效運行和長久穩定。
